数据同步
...大约 13 分钟
数据同步
数据同步是工业物联网的典型需求，通过数据同步机制，可实现 IoTDB 之间的数据共享，搭建完整的数据链路来满足内网外网数据互通、端边云同步、数据迁移、数据备份等需求。
功能介绍
同步任务概述
一个数据同步任务包含2个阶段：
- 抽取（Source）阶段：该部分用于从源 IoTDB 抽取数据，在 SQL 语句中的 source 部分定义
- 发送（Sink）阶段：该部分用于向目标 IoTDB 发送数据，在 SQL 语句中的 sink 部分定义
通过 SQL 语句声明式地配置2个部分的具体内容，可实现灵活的数据同步能力。
同步任务 - 创建
使用 CREATE PIPE 语句来创建一条数据同步任务，下列属性中PipeId和sink为必填项，source和processor为选填项，输入SQL时注意 SOURCE 与 SINK 插件顺序不能替换。
SQL 示例如下：
CREATE PIPE <PipeId> -- PipeId 是能够唯一标定任务任务的名字
-- 数据抽取插件，必填插件
WITH SOURCE (
[<parameter> = <value>,],
-- 数据连接插件，必填插件
WITH SINK (
[<parameter> = <value>,],
)
📌 注：使用数据同步功能，请保证接收端开启自动创建元数据
同步任务 - 管理
数据同步任务有三种状态：RUNNING、STOPPED和DROPPED。任务状态转换如下图所示：
一个数据同步任务在生命周期中会经过多种状态：
- RUNNING： 运行状态。
- 说明1：任务的初始状态为运行状态(V1.3.1 及以上)
- STOPPED： 停止状态。
- 说明1：任务的初始状态为停止状态(V1.3.0)，需要使用SQL语句启动任务
- 说明2：用户也可以使用SQL语句手动将一个处于运行状态的任务停止，此时状态会从 RUNNING 变为 STOPPED
- 说明3：当一个任务出现无法恢复的错误时，其状态会自动从 RUNNING 变为 STOPPED
- DROPPED：删除状态。
我们提供以下SQL语句对同步任务进行状态管理。
启动任务
创建之后，任务不会立即被处理，需要启动任务。使用START PIPE语句来启动任务，从而开始处理数据：
START PIPE<PipeId>
停止任务
停止处理数据：
STOP PIPE <PipeId>
删除任务
删除指定任务：
DROP PIPE <PipeId>
删除任务不需要先停止同步任务。
查看任务
查看全部任务：
SHOW PIPES
查看指定任务：
SHOW PIPE <PipeId>
插件
为了使得整体架构更加灵活以匹配不同的同步场景需求，在上述同步任务框架中 IoTDB 支持进行插件组装。系统为您预置了一些常用插件可直接使用，同时您也可以自定义 Sink 插件，并加载至 IoTDB 系统进行使用。
| 模块 | 插件 | 预置插件 | 自定义插件 |
|---|---|---|---|
| 抽取（Source） | Source 插件 | iotdb-source | 不支持 |
| 发送（Sink） | Sink 插件 | iotdb-thrift-sink、iotdb-air-gap-sink | 支持 |
预置插件
预置插件如下：
| 插件名称 | 类型 | 介绍 | 适用版本 |
|---|---|---|---|
| iotdb-source | source 插件 | 默认的 source 插件，用于抽取 IoTDB 历史或实时数据 | 1.2.x |
| iotdb-thrift-sink | sink 插件 | 用于 IoTDB（v1.2.0及以上）与 IoTDB（v1.2.0及以上）之间的数据传输。使用 Thrift RPC 框架传输数据，多线程 async non-blocking IO 模型，传输性能高，尤其适用于目标端为分布式时的场景 | 1.2.x |
| iotdb-air-gap-sink | sink 插件 | 用于 IoTDB（v1.2.2+）向 IoTDB（v1.2.2+）跨单向数据网闸的数据同步。支持的网闸型号包括南瑞 Syskeeper 2000 等 | 1.2.2 及以上 |
| iotdb-thrift-ssl-sink | sink plugin | 用于 IoTDB（v1.3.1及以上）与 IoTDB（v1.2.0及以上）之间的数据传输。使用 Thrift RPC 框架传输数据，单线程 sync blocking IO 模型，适用于安全需求较高的场景 | 1.3.1 及以上 |
每个插件的详细参数可参考本文参数说明章节。
查看插件
查看系统中的插件（含自定义与内置插件）可以用以下语句：
SHOW PIPEPLUGINS
返回结果如下：
IoTDB> show pipeplugins
+------------------------------+----------+---------------------------------------------------------------------------------+---------+
| PluginName|PluginType| ClassName|PluginJar|
+------------------------------+--------------------------------------------------------------------------------------------+---------+
| DO-NOTHING-PROCESSOR| Builtin| org.apache.iotdb.commons.pipe.plugin.builtin.processor.DoNothingProcessor| |
| DO-NOTHING-SINK| Builtin| org.apache.iotdb.commons.pipe.plugin.builtin.sink.DoNothingSink| |
| IOTDB-AIR-GAP-SINK| Builtin| org.apache.iotdb.commons.pipe.plugin.builtin.sink.IoTDBAirGapSink| |
| IOTDB-SOURCE| Builtin| org.apache.iotdb.commons.pipe.plugin.builtin.source.IoTDBSOURCE| |
| IOTDB-THRIFT-SINK| Builtin| org.apache.iotdb.commons.pipe.plugin.builtin.sink.IoTDBThriftSink| |
|IOTDB-THRIFT-SSL-SINK(V1.3.1+)| Builtin|org.apache.iotdb.commons.pipe.plugin.builtin.sink.iotdb.thrift.IoTDBThriftSslSink| |
+------------------------------+----------+---------------------------------------------------------------------------------+---------+
使用示例
全量数据同步
本例子用来演示将一个 IoTDB 的所有数据同步至另一个 IoTDB，数据链路如下图所示：
在这个例子中，我们可以创建一个名为 A2B 的同步任务，用来同步 A IoTDB 到 B IoTDB 间的全量数据，这里需要用到用到 sink 的 iotdb-thrift-sink 插件（内置插件），需指定接收端地址，这个例子中指定了'sink.ip'和'sink.port'，也可指定'sink.node-urls'，如下面的示例语句：
create pipe A2B
with sink (
'sink'='iotdb-thrift-sink',
'sink.ip'='127.0.0.1',
'sink.port'='6668'
)
历史数据同步
本例子用来演示同步某个历史时间范围（ 2023 年 8 月 23 日 8 点到 2023 年 10 月 23 日 8 点）的数据至另一个 IoTDB，数据链路如下图所示：
在这个例子中，我们可以创建一个名为 A2B 的同步任务。首先我们需要在 source 中定义传输数据的范围，由于传输的是历史数据（历史数据是指同步任务创建之前存在的数据），所以需要将 source.realtime.enable 参数配置为 false；同时需要配置数据的起止时间 start-time 和 end-time 以及传输的模式 mode，此处推荐 mode 设置为 hybrid 模式（hybrid 模式为混合传输，在无数据积压时采用实时传输方式，有数据积压时采用批量传输方式，并根据系统内部情况自动切换）。
详细语句如下：
create pipe A2B
WITH SOURCE (
'source'= 'iotdb-source',
'source.start-time' = '2023.08.23T08:00:00+00:00',
'source.end-time' = '2023.10.23T08:00:00+00:00'
)
with SINK (
'sink'='iotdb-thrift-async-sink',
'sink.node-urls'='xxxx:6668',
'sink.batch.enable'='false'
)
双向数据传输
本例子用来演示两个 IoTDB 之间互为双活的场景，数据链路如下图所示：
在这个例子中，为了避免数据无限循环，需要将 A 和 B 上的参数source.forwarding-pipe-requests 均设置为 false，表示不转发从另一pipe传输而来的数据。
详细语句如下：
在 A IoTDB 上执行下列语句：
create pipe AB
with source (
'source.forwarding-pipe-requests' = 'false'
)
with sink (
'sink'='iotdb-thrift-sink',
'sink.ip'='127.0.0.1',
'sink.port'='6668'
)
在 B IoTDB 上执行下列语句：
create pipe BA
with source (
'source.forwarding-pipe-requests' = 'false'
)
with sink (
'sink'='iotdb-thrift-sink',
'sink.ip'='127.0.0.1',
'sink.port'='6667'
)
级联数据传输
本例子用来演示多个 IoTDB 之间级联传输数据的场景，数据由 A 集群同步至 B 集群，再同步至 C 集群，数据链路如下图所示：
在这个例子中，为了将 A 集群的数据同步至 C，在 BC 之间的 pipe 需要将 source.forwarding-pipe-requests 配置为true，详细语句如下：
在 A IoTDB 上执行下列语句，将 A 中数据同步至 B：
create pipe AB
with sink (
'sink'='iotdb-thrift-sink',
'sink.ip'='127.0.0.1',
'sink.port'='6668'
)
在 B IoTDB 上执行下列语句，将 B 中数据同步至 C：
create pipe BC
with source (
'source.forwarding-pipe-requests' = 'true'
)
with sink (
'sink'='iotdb-thrift-sink',
'sink.ip'='127.0.0.1',
'sink.port'='6669'
)
跨网闸数据传输

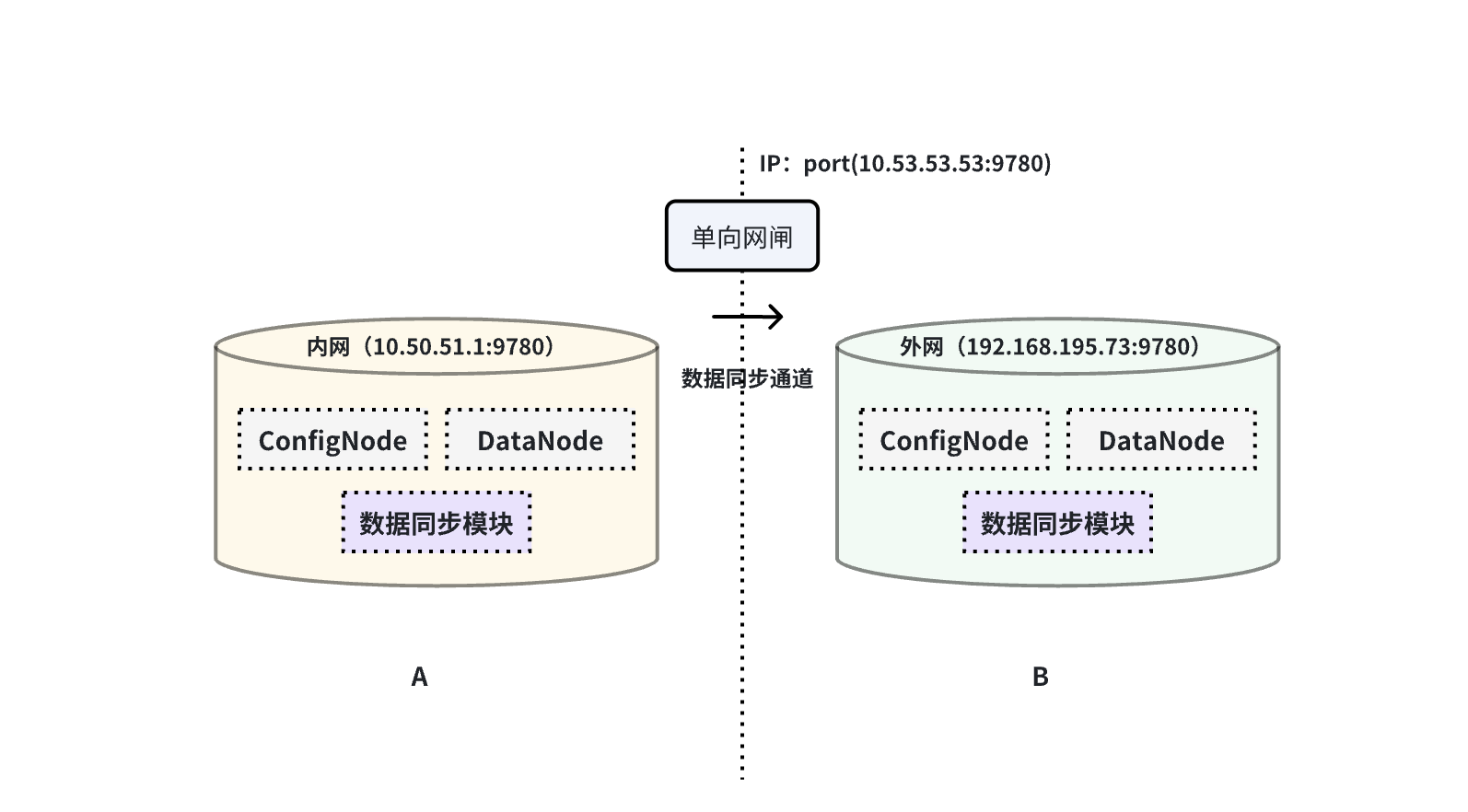

本例子用来演示将一个 IoTDB 的数据，经过单向网闸，同步至另一个 IoTDB 的场景，数据链路如下图所示：
在这个例子中，需要使用 sink 任务中的 iotdb-air-gap-sink 插件（目前支持部分型号网闸，具体型号请联系天谋科技工作人员确认），配置网闸后，在 A IoTDB 上执行下列语句，其中 ip 和 port 填写网闸配置的虚拟 ip 和相关 port，详细语句如下：
create pipe A2B
with sink (
'sink'='iotdb-air-gap-sink',
'sink.ip'='10.53.53.53',
'sink.port'='9780'
)
SSL协议数据传输
本例子演示了使用 SSL 协议配置 IoTDB 单向数据同步的场景，数据链路如下图所示：
在该场景下，需要使用 IoTDB 的 iotdb-thrift-ssl-sink 插件。我们可以创建一个名为 A2B 的同步任务，并配置自身证书的密码和地址，详细语句如下：
create pipe A2B
with sink (
'sink'='iotdb-thrift-ssl-sink',
'sink.ip'='127.0.0.1',
'sink.port'='6669',
'ssl.trust-store-path'='pki/trusted'
'ssl.trust-store-pwd'='root'
)
参考：注意事项
可通过修改 IoTDB 配置文件（iotdb-common.properties）以调整数据同步的参数，如同步数据存储目录等。完整配置如下：
V1.3.0+:
####################
### Pipe Configuration
####################
# Uncomment the following field to configure the pipe lib directory.
# For Windows platform
# If its prefix is a drive specifier followed by "\\", or if its prefix is "\\\\", then the path is
# absolute. Otherwise, it is relative.
# pipe_lib_dir=ext\\pipe
# For Linux platform
# If its prefix is "/", then the path is absolute. Otherwise, it is relative.
# pipe_lib_dir=ext/pipe
# The maximum number of threads that can be used to execute the pipe subtasks in PipeSubtaskExecutor.
# The actual value will be min(pipe_subtask_executor_max_thread_num, max(1, CPU core number / 2)).
# pipe_subtask_executor_max_thread_num=5
# The connection timeout (in milliseconds) for the thrift client.
# pipe_connector_timeout_ms=900000
# The maximum number of selectors that can be used in the async connector.
# pipe_async_connector_selector_number=1
# The core number of clients that can be used in the async connector.
# pipe_async_connector_core_client_number=8
# The maximum number of clients that can be used in the async connector.
# pipe_async_connector_max_client_number=16
# Whether to enable receiving pipe data through air gap.
# The receiver can only return 0 or 1 in tcp mode to indicate whether the data is received successfully.
# pipe_air_gap_receiver_enabled=false
# The port for the server to receive pipe data through air gap.
# pipe_air_gap_receiver_port=9780
V1.3.1+:
# Uncomment the following field to configure the pipe lib directory.
# For Windows platform
# If its prefix is a drive specifier followed by "\\", or if its prefix is "\\\\", then the path is
# absolute. Otherwise, it is relative.
# pipe_lib_dir=ext\\pipe
# For Linux platform
# If its prefix is "/", then the path is absolute. Otherwise, it is relative.
# pipe_lib_dir=ext/pipe
# The maximum number of threads that can be used to execute the pipe subtasks in PipeSubtaskExecutor.
# The actual value will be min(pipe_subtask_executor_max_thread_num, max(1, CPU core number / 2)).
# pipe_subtask_executor_max_thread_num=5
# The connection timeout (in milliseconds) for the thrift client.
# pipe_sink_timeout_ms=900000
# The maximum number of selectors that can be used in the sink.
# Recommend to set this value to less than or equal to pipe_sink_max_client_number.
# pipe_sink_selector_number=4
# The maximum number of clients that can be used in the sink.
# pipe_sink_max_client_number=16
# Whether to enable receiving pipe data through air gap.
# The receiver can only return 0 or 1 in tcp mode to indicate whether the data is received successfully.
# pipe_air_gap_receiver_enabled=false
# The port for the server to receive pipe data through air gap.
# pipe_air_gap_receiver_port=9780
参考：参数说明
📌 说明：在 1.3.1 及以上的版本中，除 source、processor、sink 本身外，各项参数不再需要额外增加 source、processor、sink 前缀。例如：
create pipe A2B
with sink (
'sink'='iotdb-air-gap-sink',
'sink.ip'='10.53.53.53',
'sink.port'='9780'
)
可以写作
create pipe A2B
with sink (
'sink'='iotdb-air-gap-sink',
'ip'='10.53.53.53',
'port'='9780'
)
source 参数
| key | value | value 取值范围 | 是否必填 | 默认取值 |
|---|---|---|---|---|
| source | iotdb-source | String: iotdb-source | 必填 | - |
| source.pattern | 用于筛选时间序列的路径前缀 | String: 任意的时间序列前缀 | 选填 | root |
| source.history.start-time | 同步历史数据的开始 event time，包含 start-time | Long: [Long.MIN_VALUE, Long.MAX_VALUE] | 选填 | Long.MIN_VALUE |
| source.history.end-time | 同步历史数据的结束 event time，包含 end-time | Long: [Long.MIN_VALUE, Long.MAX_VALUE] | 选填 | Long.MAX_VALUE |
| start-time(V1.3.1+) | 同步所有数据的开始 event time，包含 start-time | Long: [Long.MIN_VALUE, Long.MAX_VALUE] | 选填 | Long.MIN_VALUE |
| end-time(V1.3.1+) | 同步所有数据的结束 event time，包含 end-time | Long: [Long.MIN_VALUE, Long.MAX_VALUE] | 选填 | Long.MAX_VALUE |
| source.realtime.mode | 实时数据的抽取模式 | String: hybrid, stream, batch | 选填 | hybrid |
| source.forwarding-pipe-requests | 是否转发由其他 Pipe （通常是数据同步）写入的数据 | Boolean: true, false | 选填 | true |
💎 说明：历史数据与实时数据的差异
- 历史数据：所有 arrival time < 创建 pipe 时当前系统时间的数据称为历史数据
- 实时数据：所有 arrival time >= 创建 pipe 时当前系统时间的数据称为实时数据
- 全量数据: 全量数据 = 历史数据 + 实时数据
💎 说明：数据抽取模式hybrid, stream和batch的差异
- hybrid（推荐）：该模式下，任务将优先对数据进行实时处理、发送，当数据产生积压时自动切换至批量发送模式，其特点是平衡了数据同步的时效性和吞吐量
- stream：该模式下，任务将对数据进行实时处理、发送，其特点是高时效、低吞吐
- batch：该模式下，任务将对数据进行批量（按底层数据文件）处理、发送，其特点是低时效、高吞吐
sink 参数
iotdb-thrift-sink
| key | value | value 取值范围 | 是否必填 | 默认取值 |
|---|---|---|---|---|
| sink | iotdb-thrift-sink 或 iotdb-thrift-async-sink | String: iotdb-thrift-sink 或 iotdb-thrift-async-sink | 必填 | |
| sink.ip | 目标端 IoTDB 其中一个 DataNode 节点的数据服务 ip（请注意同步任务不支持向自身服务进行转发） | String | 选填 | 与 sink.node-urls 任选其一填写 |
| sink.port | 目标端 IoTDB 其中一个 DataNode 节点的数据服务 port（请注意同步任务不支持向自身服务进行转发） | Integer | 选填 | 与 sink.node-urls 任选其一填写 |
| sink.node-urls | 目标端 IoTDB 任意多个 DataNode 节点的数据服务端口的 url（请注意同步任务不支持向自身服务进行转发） | String。例：'127.0.0.1:6667,127.0.0.1:6668,127.0.0.1:6669', '127.0.0.1:6667' | 选填 | 与 sink.ip:sink.port 任选其一填写 |
| sink.batch.enable | 是否开启日志攒批发送模式，用于提高传输吞吐，降低 IOPS | Boolean: true, false | 选填 | true |
| sink.batch.max-delay-seconds | 在开启日志攒批发送模式时生效，表示一批数据在发送前的最长等待时间（单位：s） | Integer | 选填 | 1 |
| sink.batch.size-bytes | 在开启日志攒批发送模式时生效，表示一批数据最大的攒批大小（单位：byte） | Long | 选填 |
iotdb-air-gap-sink
| key | value | value 取值范围 | 是否必填 | 默认取值 |
|---|---|---|---|---|
| sink | iotdb-air-gap-sink | String: iotdb-air-gap-sink | 必填 | |
| sink.ip | 目标端 IoTDB 其中一个 DataNode 节点的数据服务 ip | String | 选填 | 与 sink.node-urls 任选其一填写 |
| sink.port | 目标端 IoTDB 其中一个 DataNode 节点的数据服务 port | Integer | 选填 | 与 sink.node-urls 任选其一填写 |
| sink.node-urls | 目标端 IoTDB 任意多个 DataNode 节点的数据服务端口的 url | String。例：'127.0.0.1:6667,127.0.0.1:6668,127.0.0.1:6669', '127.0.0.1:6667' | 选填 | 与 sink.ip:sink.port 任选其一填写 |
| sink.air-gap.handshake-timeout-ms | 发送端与接收端在首次尝试建立连接时握手请求的超时时长，单位：毫秒 | Integer | 选填 | 5000 |
iotdb-thrift-ssl-sink(V1.3.1+)
| key | value | value range | required or not | default value |
|---|---|---|---|---|
| sink | iotdb-thrift-ssl-sink | String: iotdb-thrift-ssl-sink | 必填 | |
| sink.ip | 目标端 IoTDB 其中一个 DataNode 节点的数据服务 ip（请注意同步任务不支持向自身服务进行转发） | String | 选填 | 与 sink.node-urls 任选其一填写 |
| sink.port | 目标端 IoTDB 其中一个 DataNode 节点的数据服务 port（请注意同步任务不支持向自身服务进行转发） | Integer | 选填 | 与 sink.node-urls 任选其一填写 |
| sink.node-urls | 目标端 IoTDB 任意多个 DataNode 节点的数据服务端口的 url（请注意同步任务不支持向自身服务进行转发） | String。例：'127.0.0.1:6667,127.0.0.1:6668,127.0.0.1:6669', '127.0.0.1:6667' | 选填 | 与 sink.ip:sink.port 任选其一填写 |
| sink.batch.enable | 是否开启日志攒批发送模式，用于提高传输吞吐，降低 IOPS | Boolean: true, false | 选填 | true |
| sink.batch.max-delay-seconds | 在开启日志攒批发送模式时生效，表示一批数据在发送前的最长等待时间（单位：s） | Integer | 选填 | 1 |
| sink.batch.size-bytes | 在开启日志攒批发送模式时生效，表示一批数据最大的攒批大小（单位：byte） | Long | 选填 | |
| ssl.trust-store-path | 连接目标端 DataNode 所需的 trust store 证书路径 | String.Example: '127.0.0.1:6667,127.0.0.1:6668,127.0.0.1:6669', '127.0.0.1:6667' | Optional | Fill in either sink.ip:sink.port |
| ssl.trust-store-pwd | 连接目标端 DataNode 所需的 trust store 证书密码 | Integer | Optional | 5000 |
