时序数据库 IoTDB 集成 DataEase，又一可视化交互选择！

2025-05-14
  • #产品发布

时序数据的存储并不是应用的最终目的，利用强大的可视化 BI 工具将时序数据转化为监控、分析业务实时状态的有效抓手，已成为驱动智能决策与业务增长的核心路径。

国产原生时序数据库 IoTDB 为工业物联网提供高性价比的时序数据管理能力，与 DataEase 数据可视化平台深度融合形成完整解决方案：

  • 实时呈现：依托 IoTDB 的千万点写入与毫秒级查询特性，实现仪表盘数据实时呈现。

  • 操作简单：利用 API 插件通过 Session 接口，DataEase 调用 IoTDB 数据无需额外开发，并支持拖拽式界面轻松创建仪表盘。

  • 多样可视化操作：DataEase 内置电力监控、航空运输、车间生产等工业场景模板，实现多维业务数据直观分析。

  • 定制化处理：DataEase-IoTDB 连接器插件支持定制化数据处理，满足特定业务场景的深度可视化需求。

欢迎查看用户手册了解更多内容！

01 功能简介

(1) DataEase

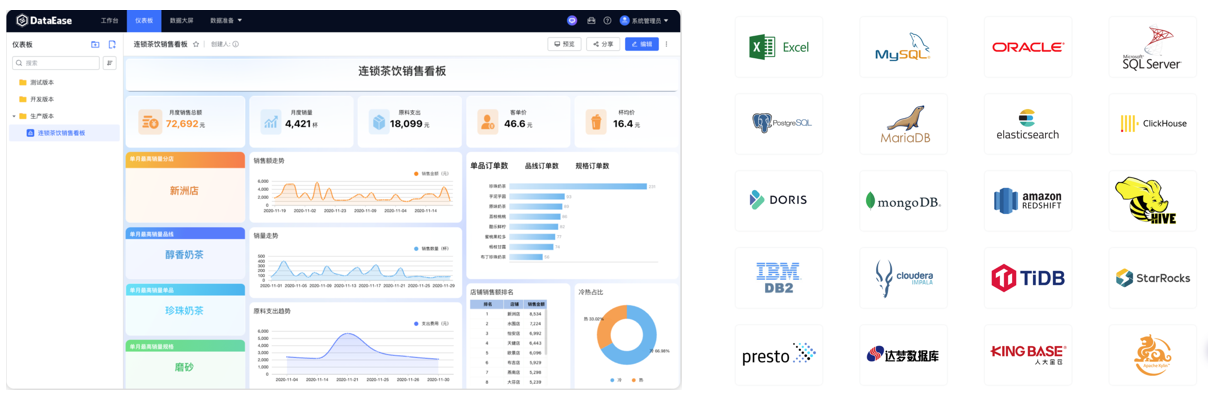

DataEase 是一个开源的数据可视化与分析工具，提供拖拽式的界面，使用户能够轻松创建图表和仪表板。目前，DataEase 已支持 MySQL、SQL Server、Hive、ClickHouse 等多种数据源，并且可以集成到其他应用程序中，能够帮助用户快速洞察数据，做出决策。

更多介绍详情请参考 DataEase 官网：https://www.fit2cloud.com/dataease/index.html


(2) DataEase-IoTDB 连接器

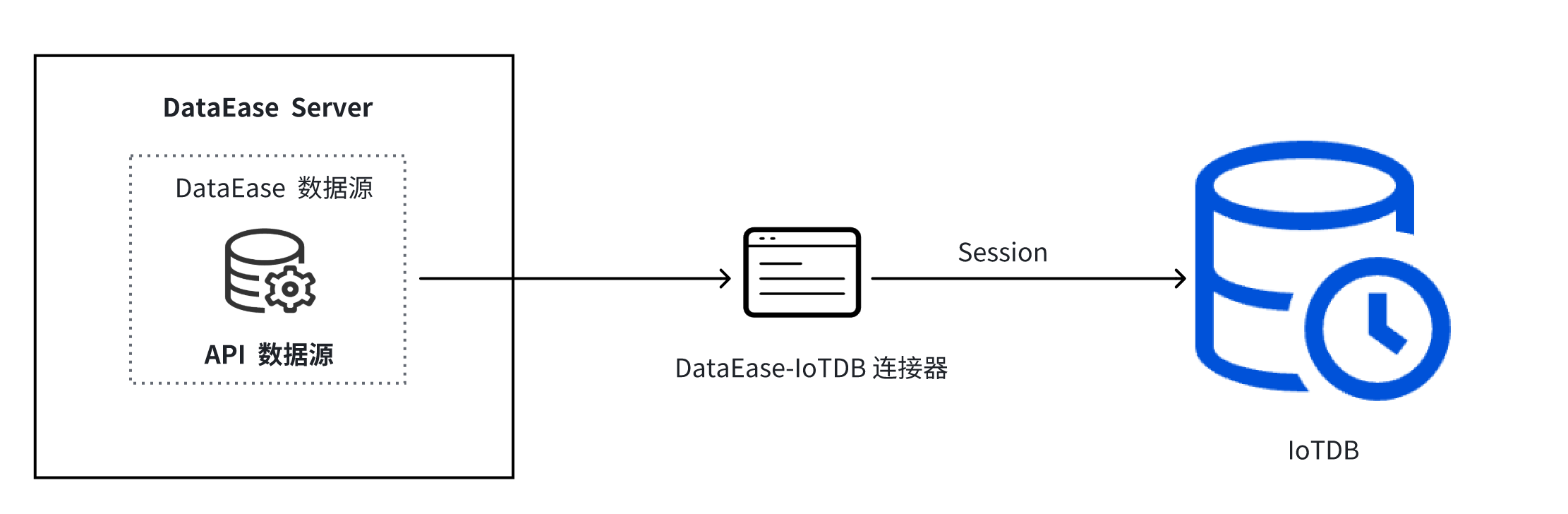

时序数据库 IoTDB 可以用 API 数据源的形式与 DataEase 实现高效集成，利用 API 数据源插件通过 Session 接口访问时序数据库 IoTDB 数据。该插件支持定制化的数据处理功能，为用户提供了更大的灵活性和更多样化的数据操作选项。

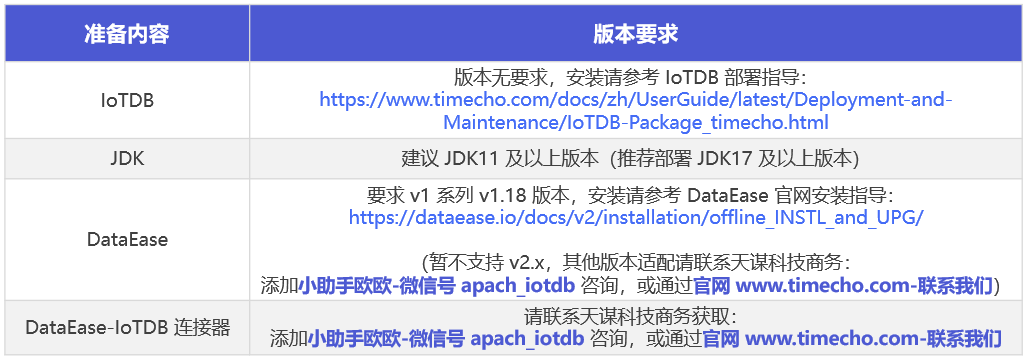

02 安装要求


03 安装步骤

步骤一

请联系天谋科技商务获取压缩包，并解压缩安装包（iotdb-api-source-1.0.0.zip）。

步骤二

解压后，修改 config 文件夹中的配置文件 application.properties：

  • 端口 server.port 可以按需进行修改

  • iotdb.nodeUrls 需配置为待连接 IoTDB 实例的地址和端口

  • iotdb.user 需配置为 IoTDB 的用户名

  • iotdb.password 需配置为 IoTDB 的密码

# 启动 IoTDB API Source 监听的端口
server.port=8097
# IoTDB 的实例地址，多个 nodeUrls 用 ; 分割
iotdb.nodeUrls=127.0.0.1:6667
# IoTDB 用户名
iotdb.user=root
# IoTDB 密码
iotdb.password=root

步骤三

启动 DataEase-IoTDB 连接器：

  • 前台启动

./sbin/start.sh

  • 后台启动（增加 -d 参数）

./sbin/start.sh -d

步骤四

  • 启动后可以通过日志来查看是否启动成功：

lsof -i:8097  // config 里启动 IoTDB API Source 监听的端口

04 使用步骤

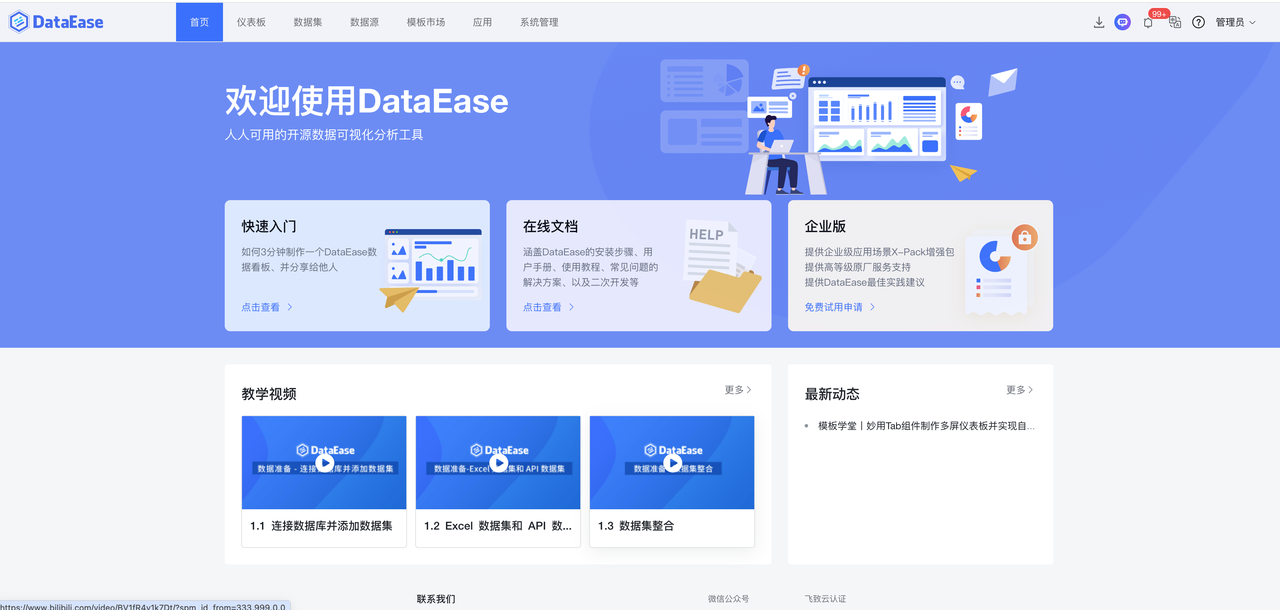

(1) 登录 DataEase

登录 DataEase，访问地址：http://目标服务器IP地址:80。


(2) 配置数据源

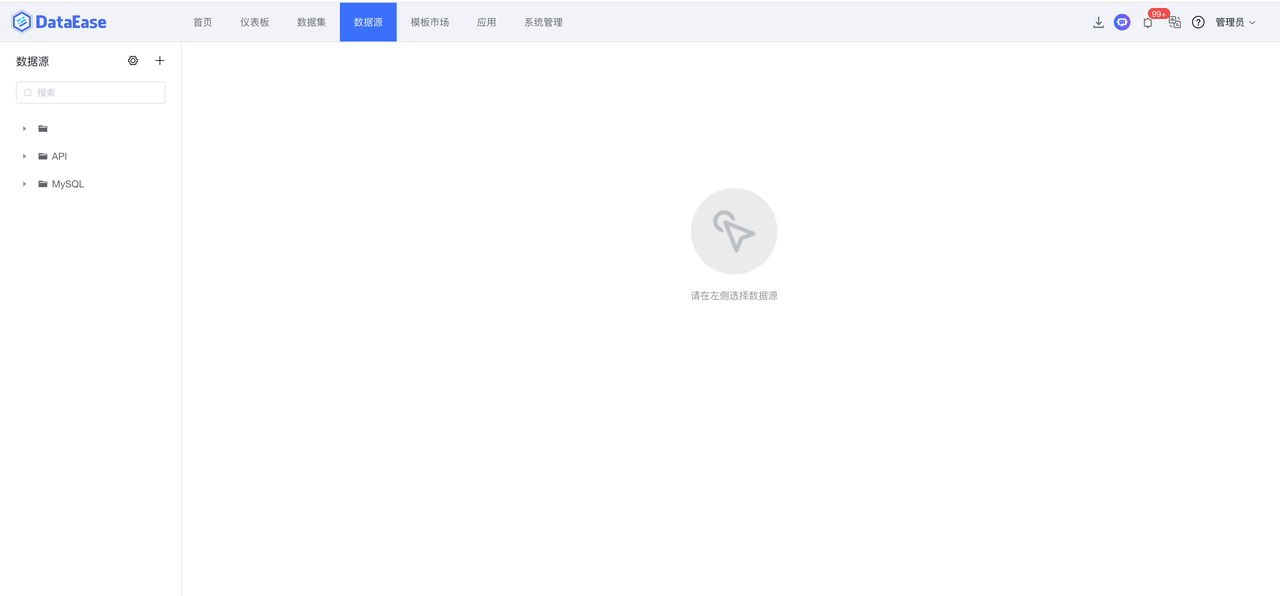

1. 在导航条中跳转【数据源】界面。

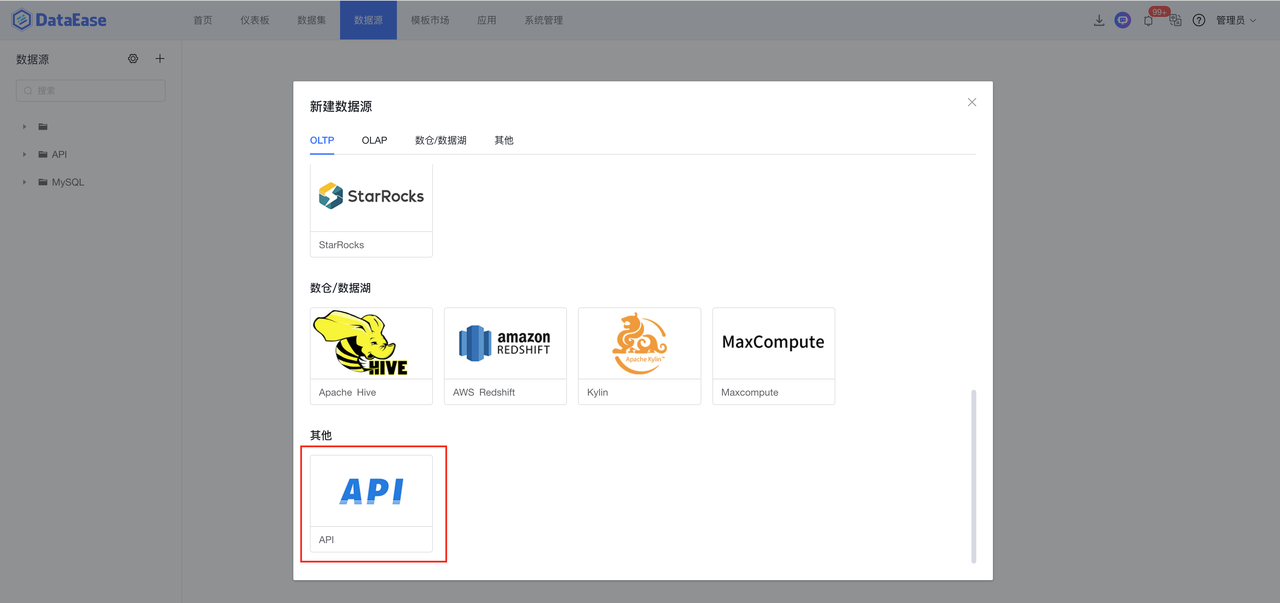

2. 点击左上角 【+】，滑动到底部，选择【API】数据源。

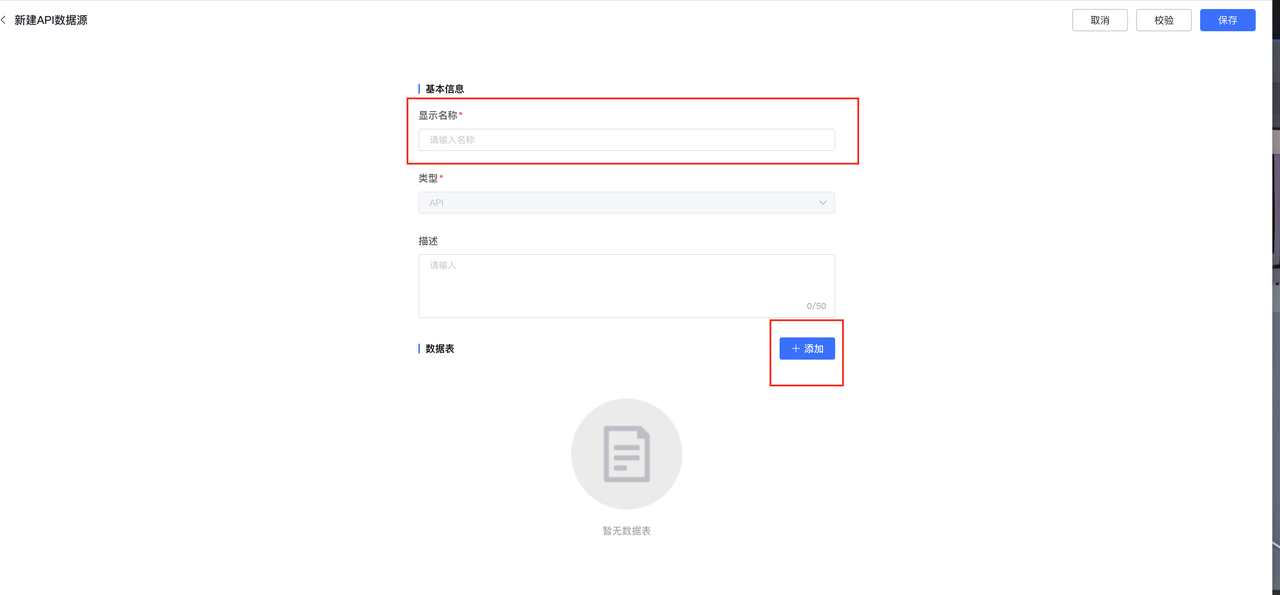

3. 新建 API 数据源，自行设置基本信息中的【显示名称】，在数据表位置点击【添加】。

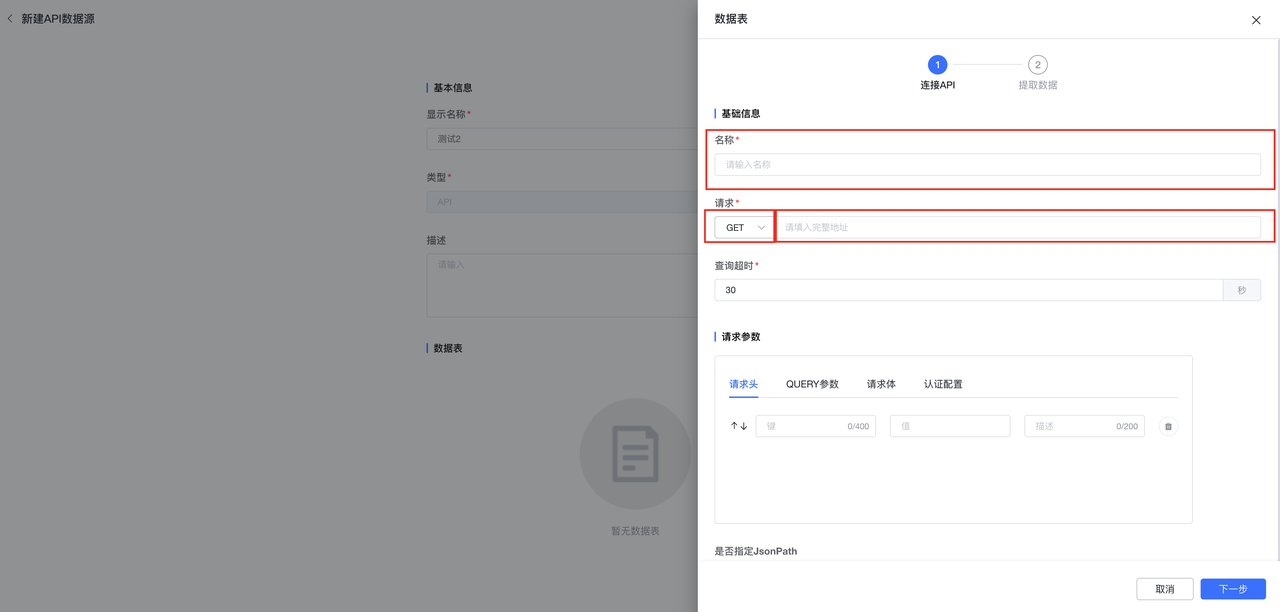

4. 在数据表名称字段中输入自定义的【名称】，请求类型选择 Post，地址填写 http://[IoTDB API Source]:[port]/getData，如果在本机操作且使用的是默认端口，地址应填写 http://127.0.0.1:8097/getData。

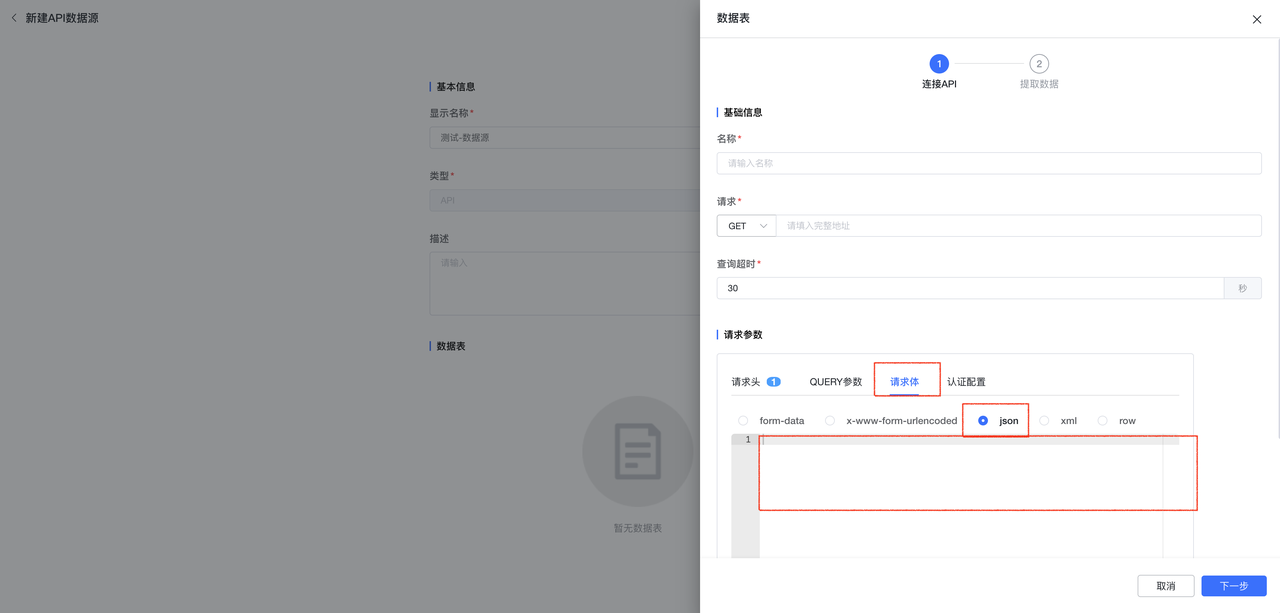

5. 在【请求参数】部分，选择【请求体】标签页，并确保格式设置为 JSON。请按照以下示例填写参数，其中：

  • timeseries：要查询的序列的完整路径（目前只支持查询一条序列）

  • limit：需要查询的条数（有效范围为大于 0 且小于 100000）

{
    "timeseries": "root.ln.wf03.wt03.speed",
    "limit": 1000
}

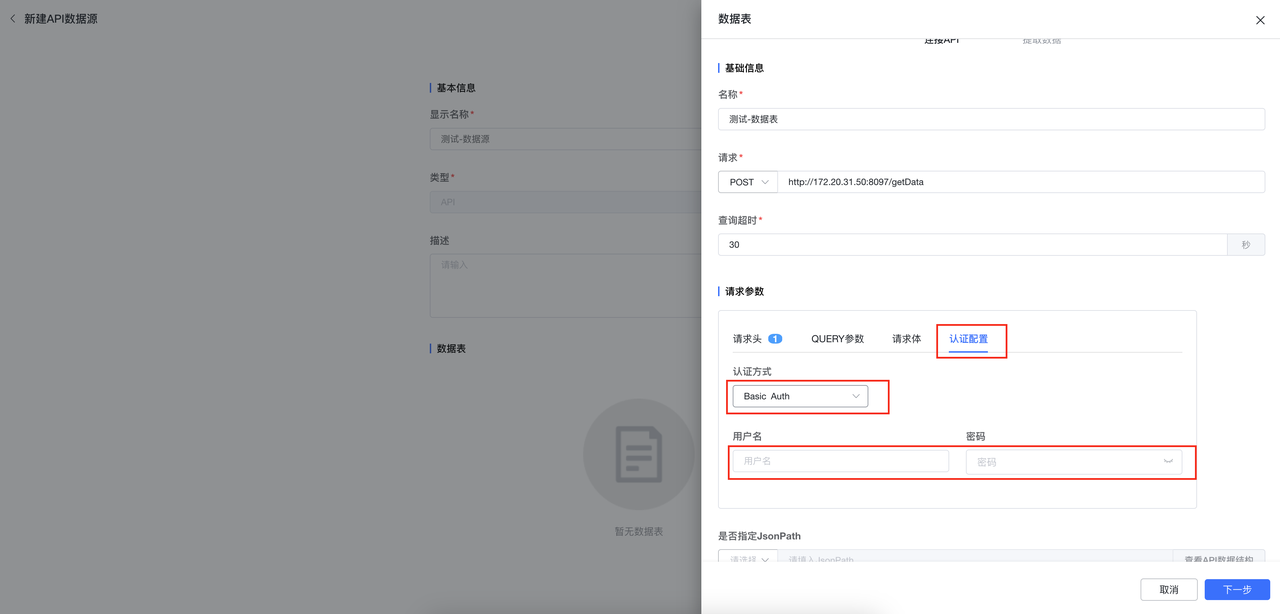

6. 点击【认证配置】标签页，选择【Basic Auth】作为认证方式，并准确输入时序数据库 IoTDB 的用户名和密码。

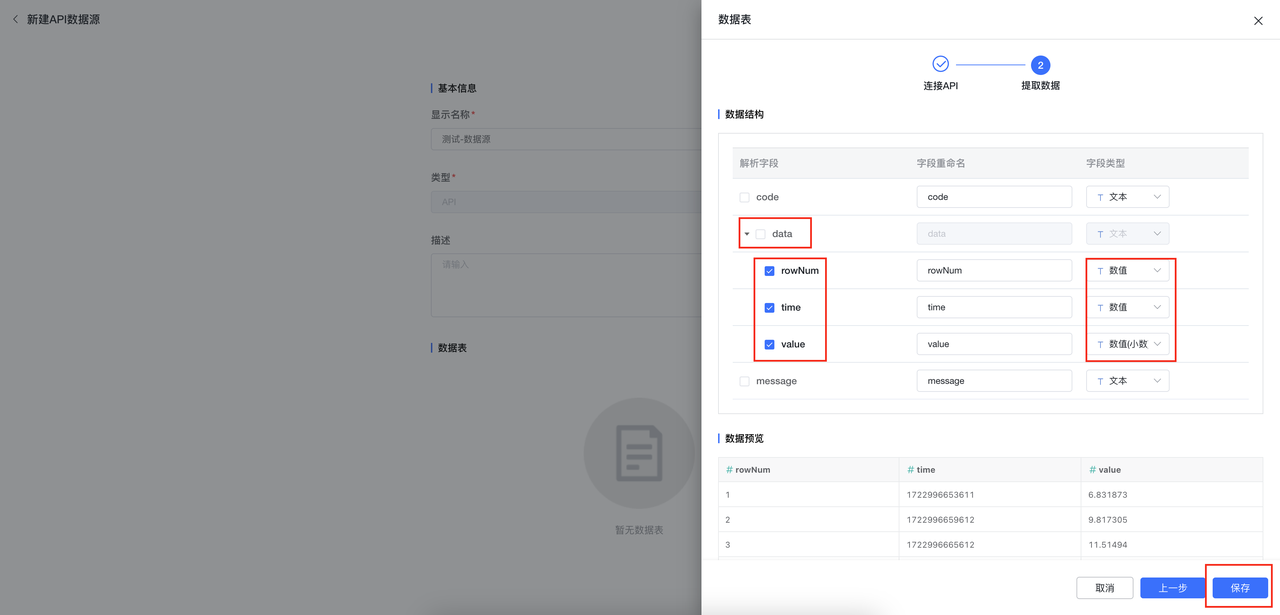

7. 点击【下一步】，将在 data 部分看到接口返回结果。如下图展示接口中，返回了 time、rownumber 和 value 信息，同时需要指定各字段数据类型。完成设置后，点击界面右下角的【保存】按钮。

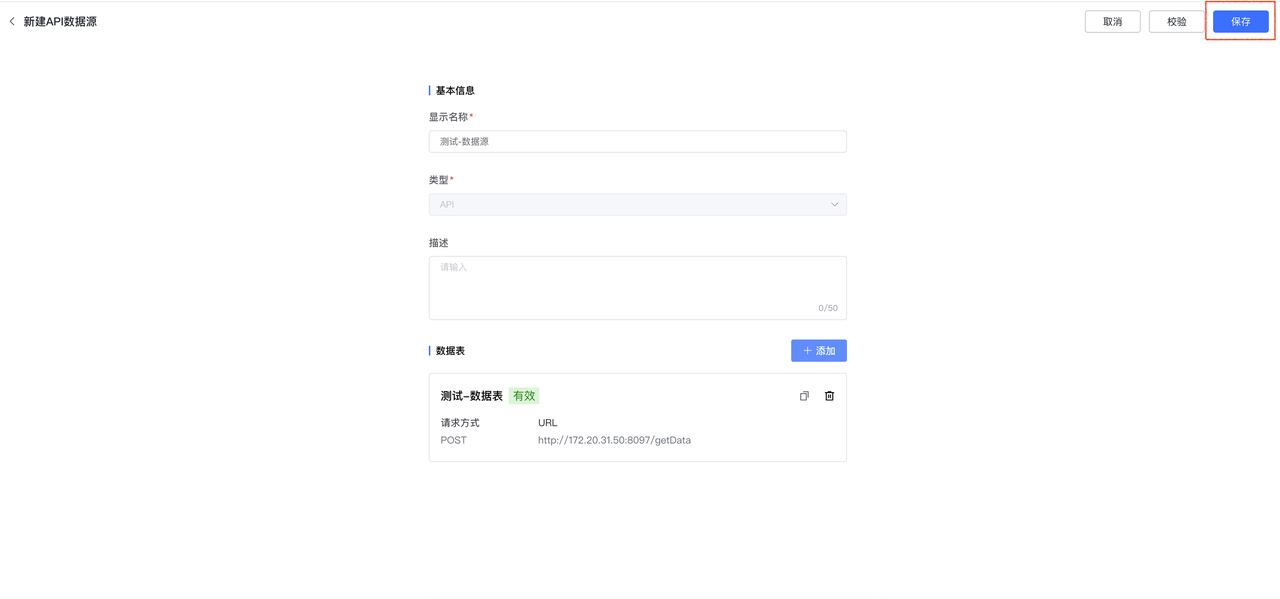

8. 保存后进入新建 API 数据源页面，点击右上角【保存】按钮。

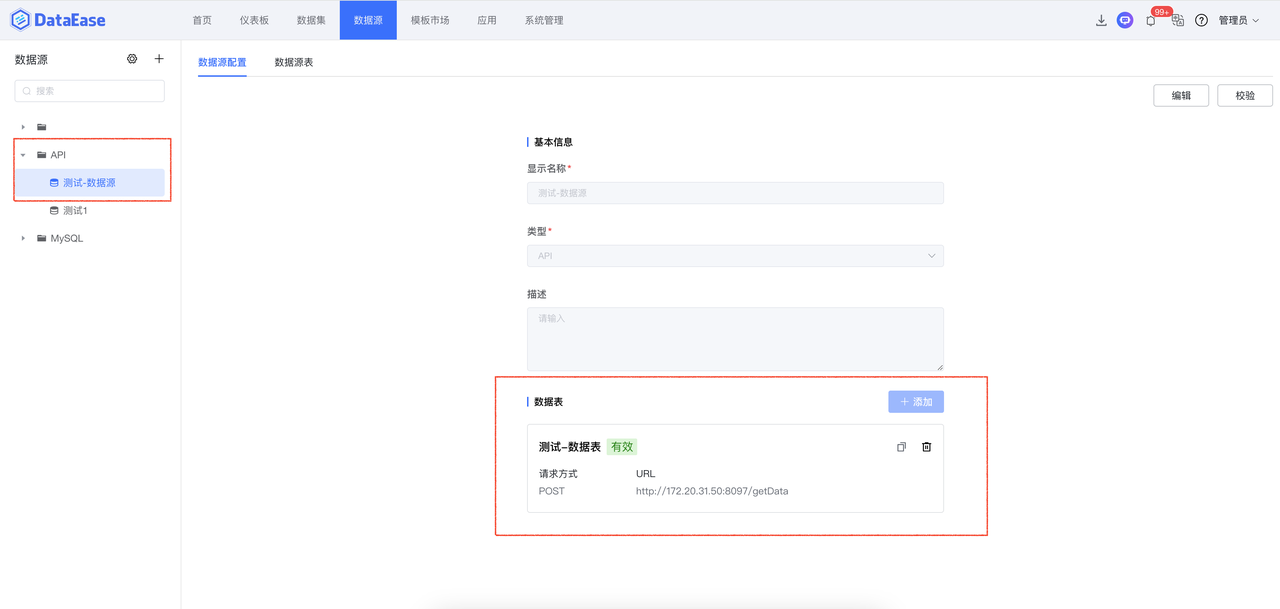

9. 保存后，可在 API 分类菜单下查看该数据源及其详细信息，或编辑该数据源。


(3) 配置数据集

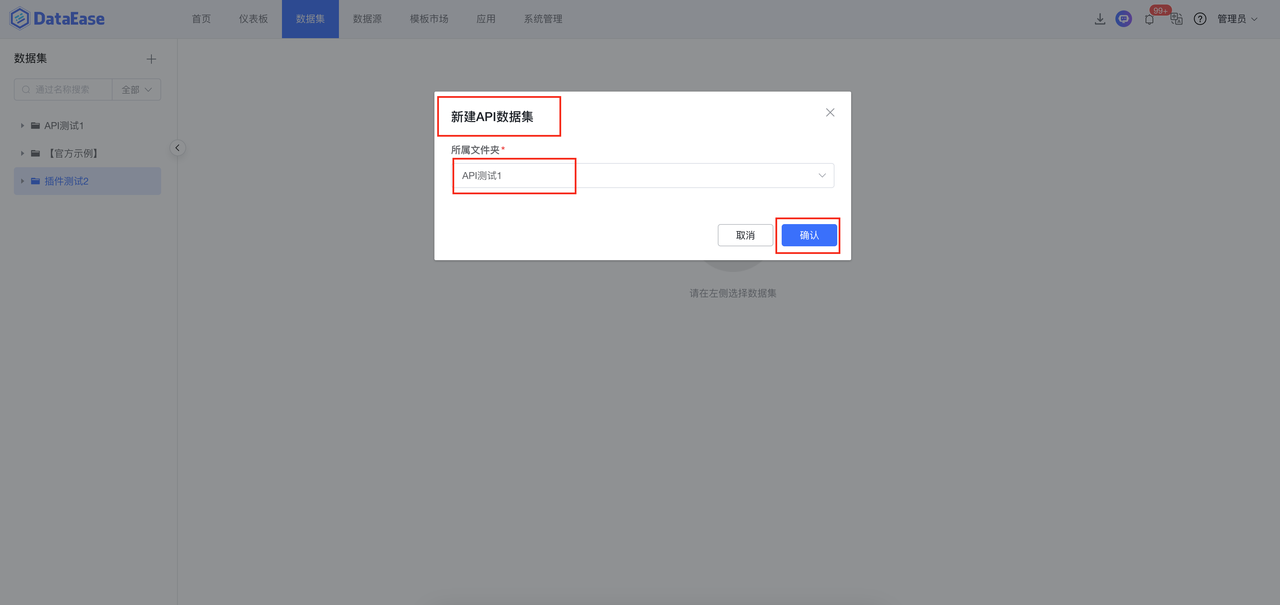

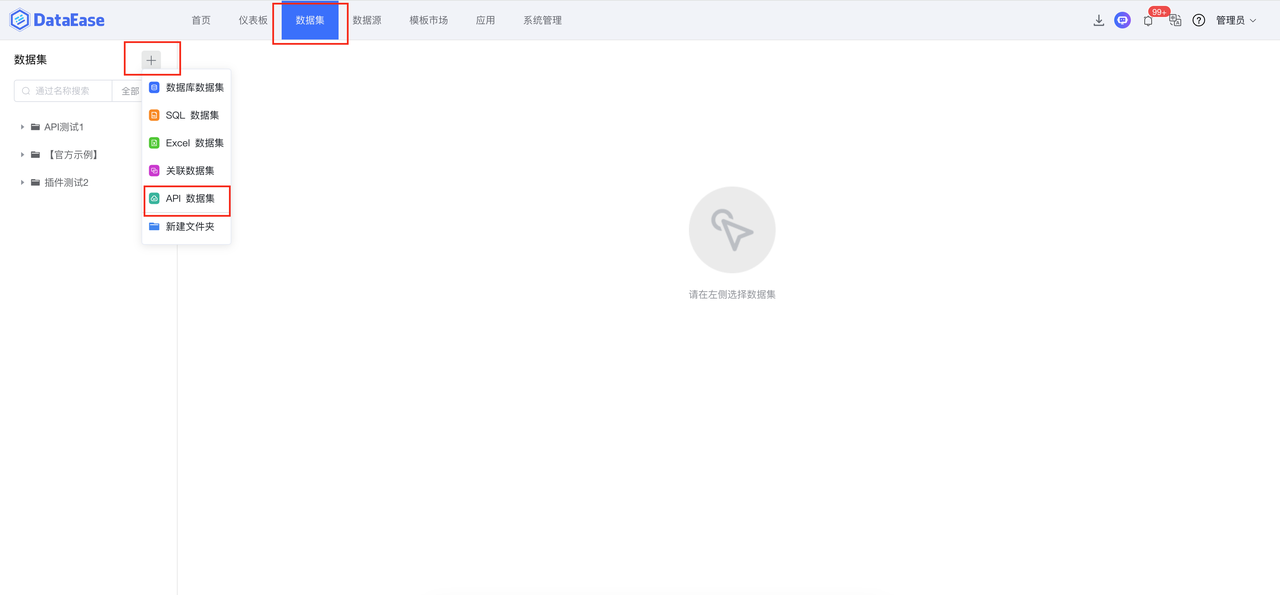

1. 创建 API 数据集：在导航条中跳转至数据集页面，点击页面左上角的 【+】 符号，选择【API 数据集】类型，选择此数据集所在的目录，即可进入新建 API 数据集页面。

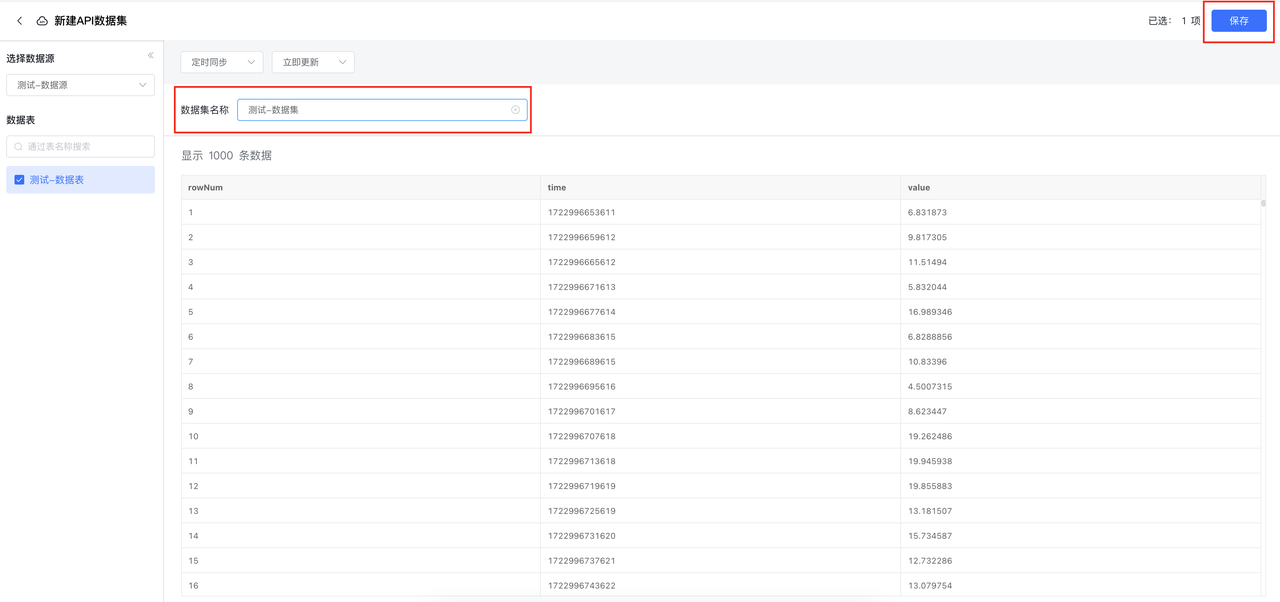

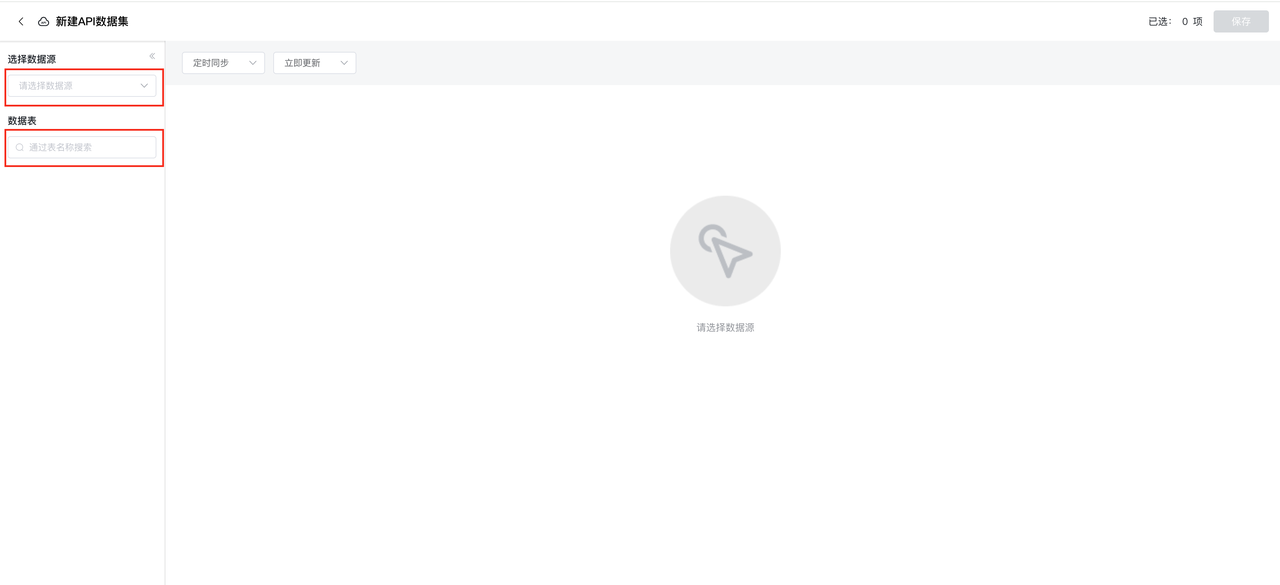

2. 在新建 API 数据集页面，选择刚才新建的 API 数据源和包含在数据集中的对应数据表（下图1），并设置数据集名称（下图2）。设置完毕后，点击页面右上角的【保存】按钮以完成数据集的创建。

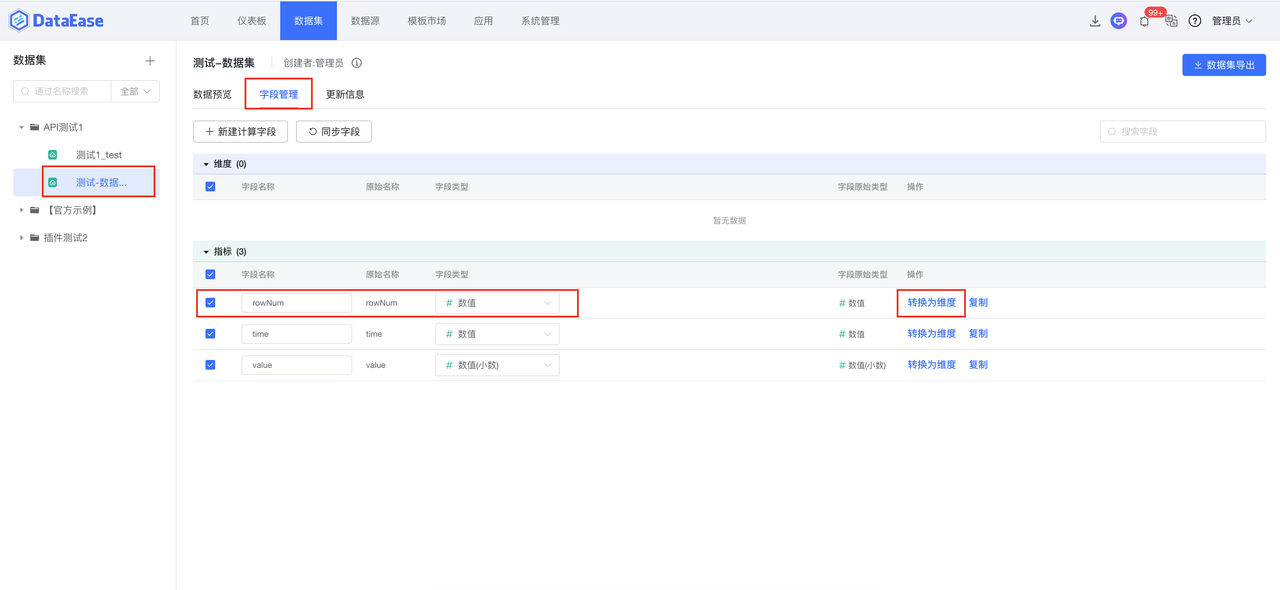

3. 选择刚刚创建的数据集，进入【字段管理】标签页，然后将所需的字段（如 rowNum）标记为维度。

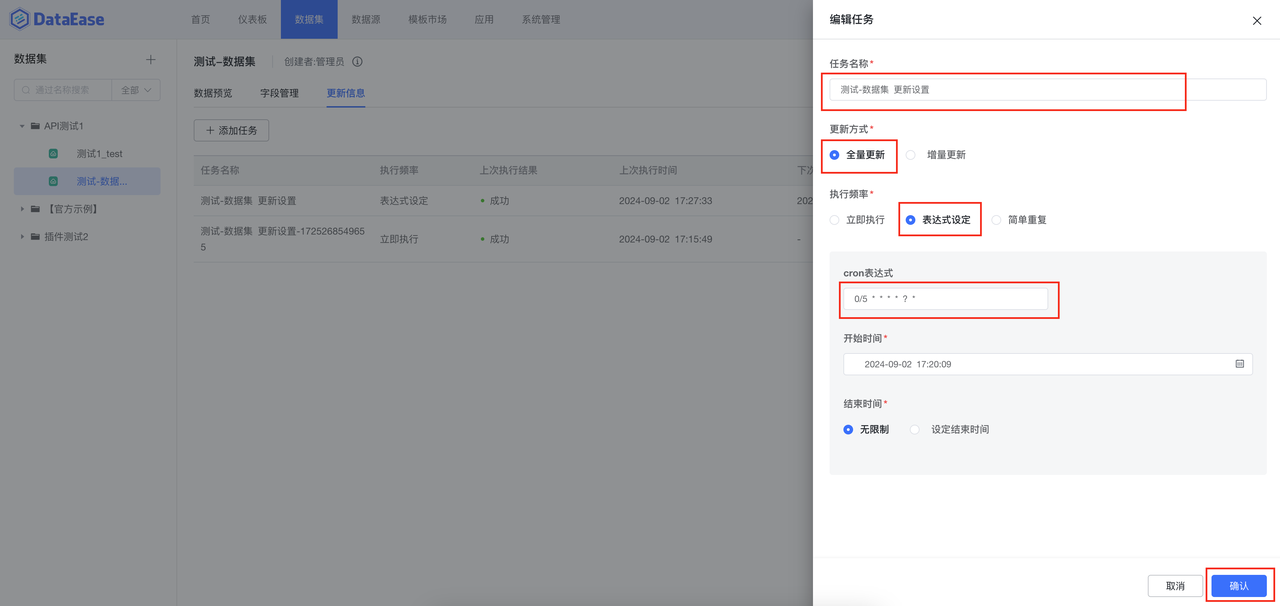

4. 配置更新频率：在【更新信息】页面上点击【添加任务】，设置以下信息：

  • 任务名称：根据实际情况填写

  • 更新方式：选择【全量更新】

  • 执行频率：根据实际情况设置（考虑 DataEase 获取速度，建议设置为大于 5 秒更新一次），例如需要设置为每 5 秒更新，则可以选择【表达式设定】并在【cron 表达式】中设置为 0/5 * * * * ? *

配置完成后，点击页面右下角的【确认】按钮保存设置。

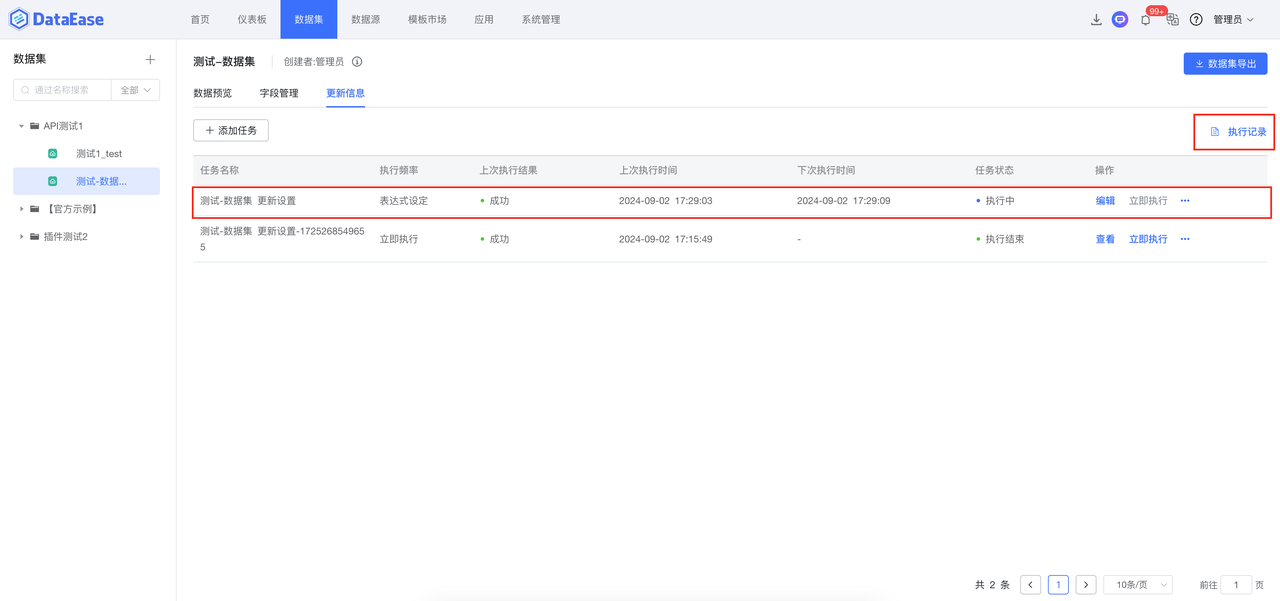

5. 任务已成功添加。可以通过点击页面左上角的【执行记录】选项查看执行记录。


(4) 配置仪表板

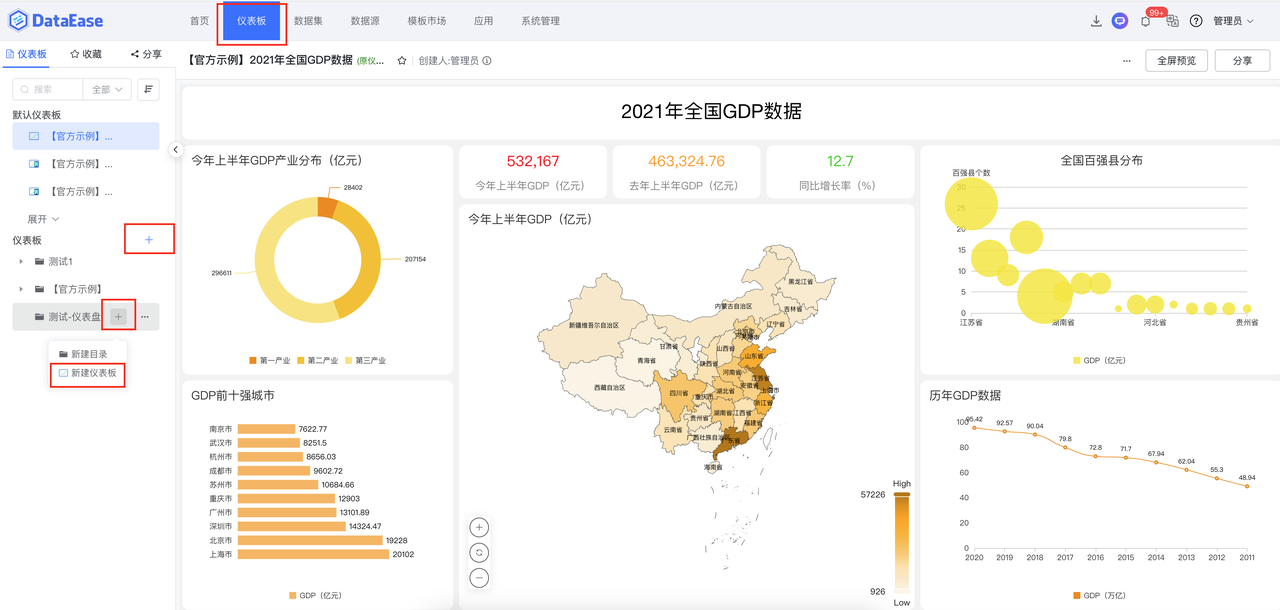

1. 在导航条中跳转至仪表板页面，可以点击【+】符号新建目录，在对应目录点击【+】符号，然后从弹出的菜单中选择【新建仪表板】。

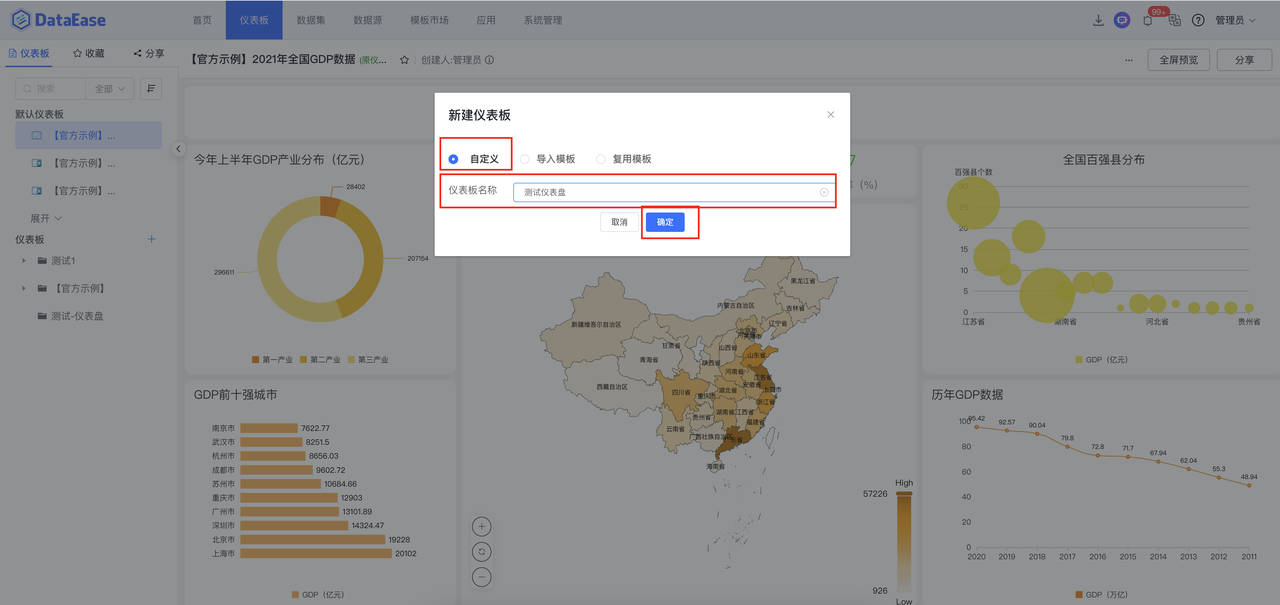

2. 按需进行设置后点击【确定】，以自定义设置为例，确定后进入新建仪表板页面。

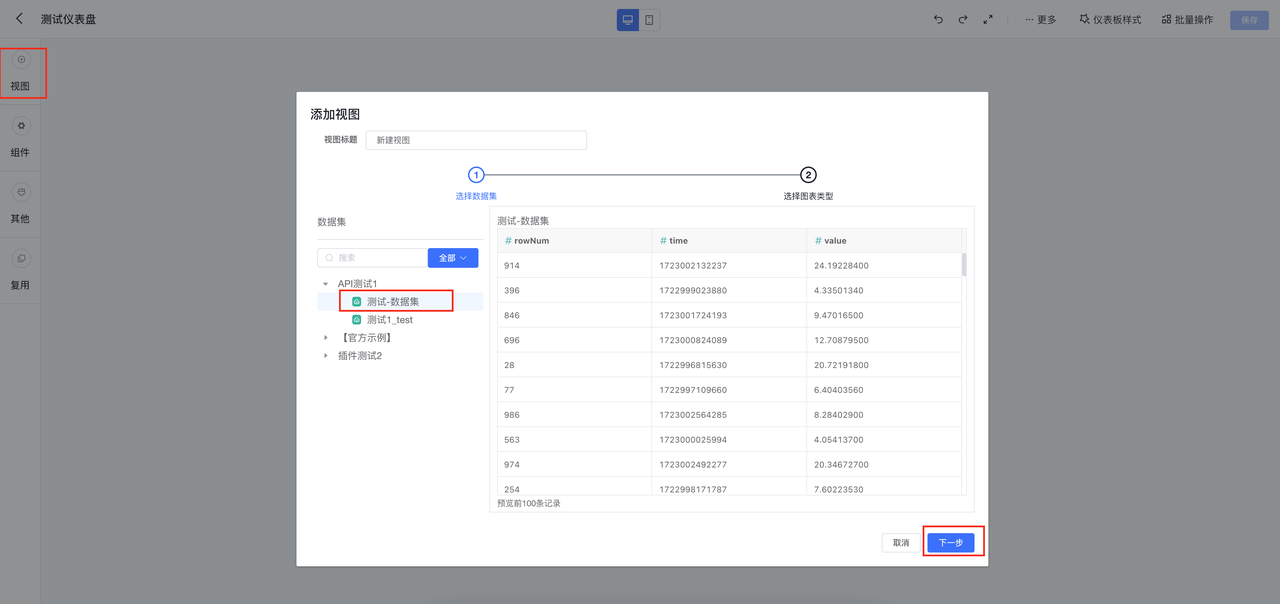

3. 在新建仪表板页面，点击【视图】按钮以打开添加视图的弹窗。在弹窗中，选择之前创建的数据集，然后点击【下一步】继续操作。

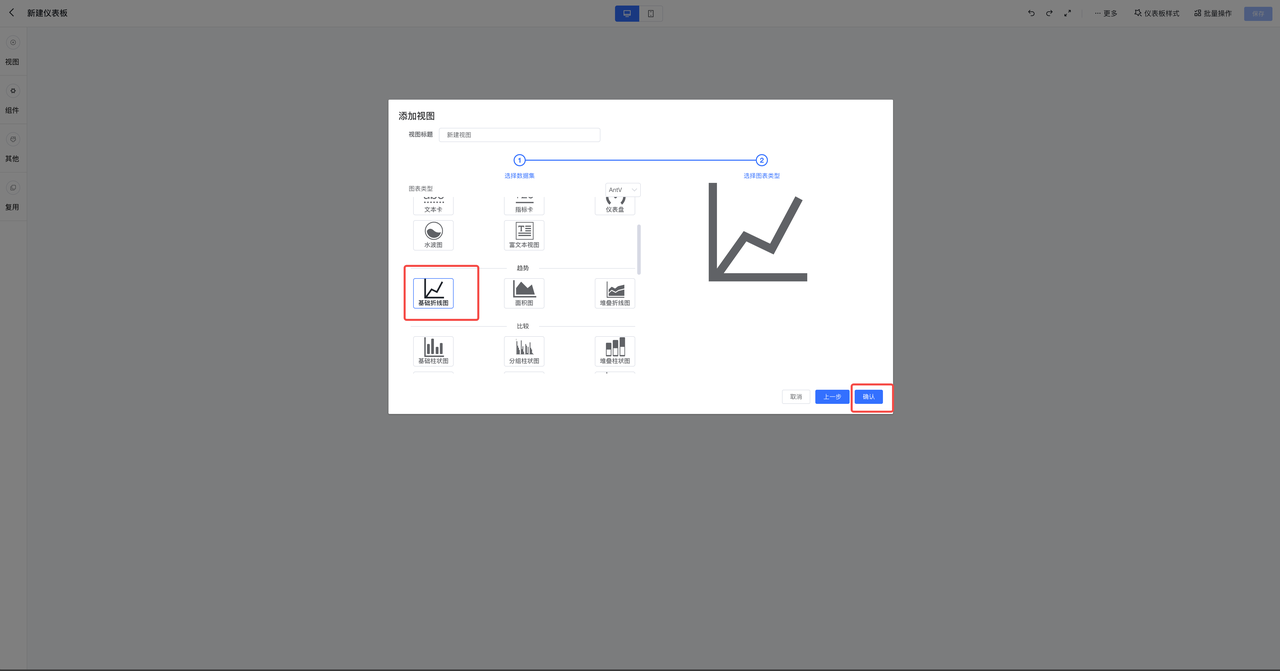

4. 在选择图表类型的步骤中，根据展示需求，选择一个合适的图表类型，如【基础折线图】。选择完毕后，点击【确认】按钮应用选择。

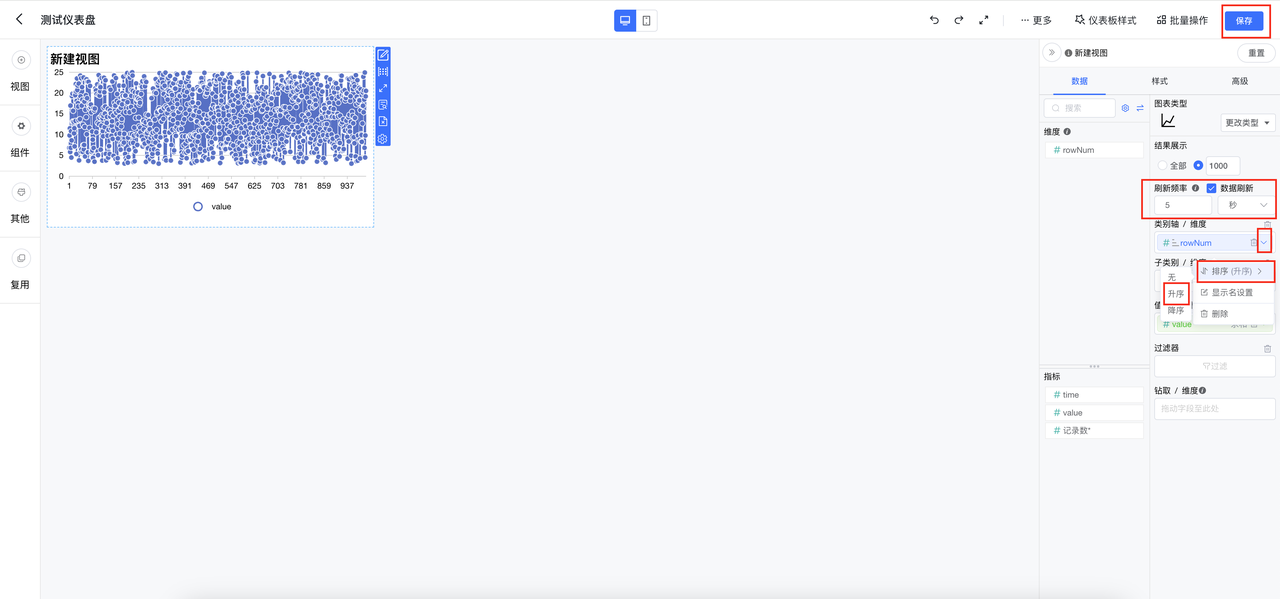

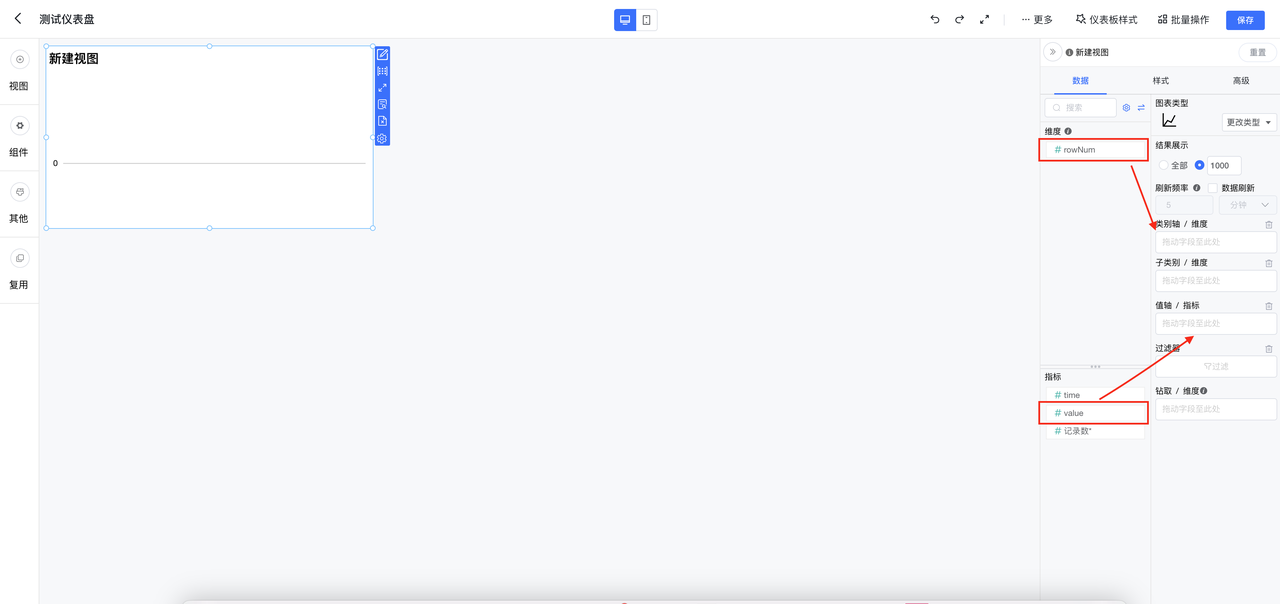

5. 在图表配置界面，通过拖放操作将 rowNum 字段拖拽到类别轴（通常是 X 轴），将 value 字段拖拽到值轴（通常是 Y 轴）。


6. 在图表的类别轴设置中，选择将排序方式设定为升序，这样数据将按照从小到大的顺序展示。设置数据刷新频率以确定图表更新的频率。完成这些设置后，您可以进一步调整图表的其他格式和样式选项，比如颜色、大小等，以满足展示需求。调整完后，点击页面右上角的【保存】按钮来保存图表配置。

由于 DataEase 在自动更新数据集后可能会导致原本按升序返回的 API 数据顺序错乱，所以需要在图表配置中手动指定排序方式。

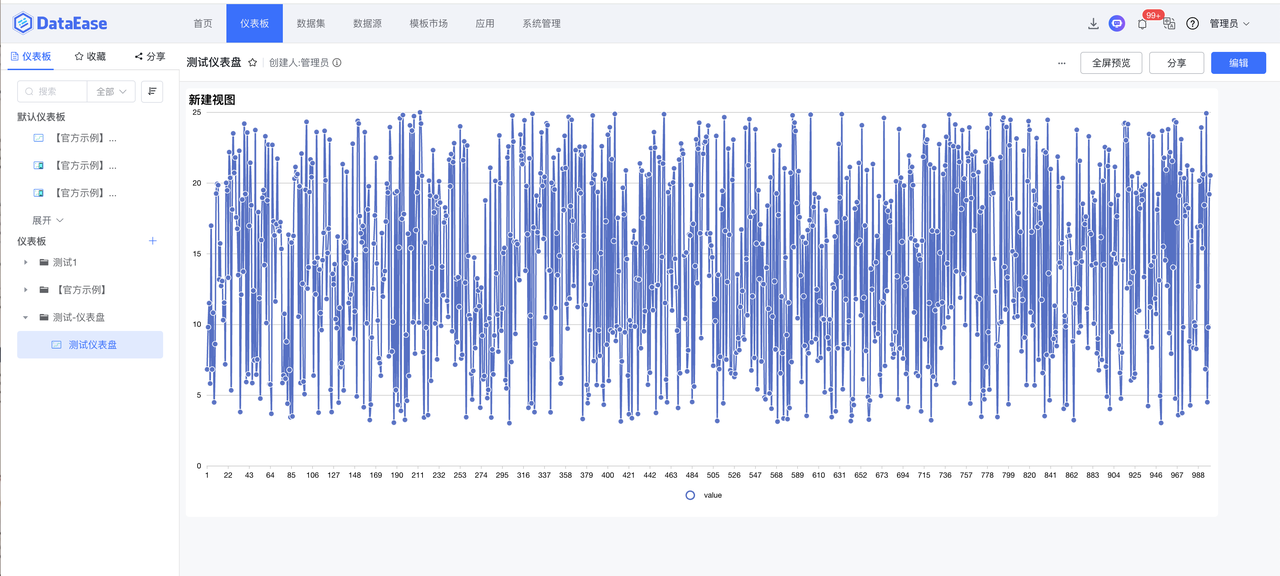

7. 退出编辑后查看效果：
